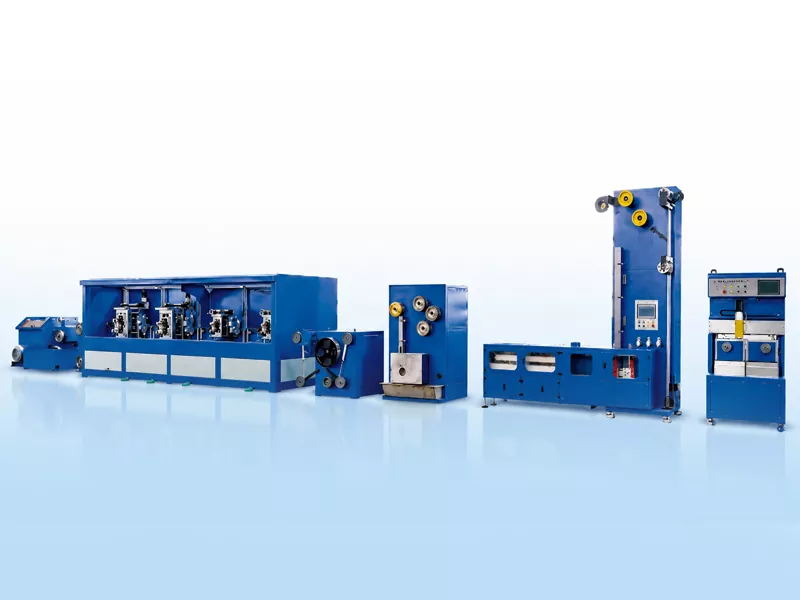

PV Busbar Ribbon Production Line

GRM PV Busbar Ribbon Production Line jẹ apẹrẹ lati ṣe ilana TU1 ti ko ni atẹgun ti Ejò yika okun waya sinu tẹẹrẹ alapin alapin ti a bo ni pipe to gaju. Laini naa dara fun ribbon interconnection PV, ribbon busbar, ati iṣelọpọ tẹẹrẹ busbar afihan.
Laini pipe n ṣepọ iyaworan waya, yiyi konge, annealing lemọlemọfún, itọju ṣiṣan, bo tin-dip tin gbona, ati gbigba laifọwọyi. O ṣe iranlọwọ fun awọn olupilẹṣẹ tẹẹrẹ PV lati ṣakoso iwọn ati deede sisanra, didara ibora tin, taara ṣiṣan, ati aitasera yikaka.
GRM busbar ribbon gbóògì laini isunmọ 26 m gun ati 3 m fifẹ, pẹlu iwuwo laini lapapọ ti o to awọn toonu 14. Iyara apẹrẹ le de ọdọ 150 m/min, da lori iwọn okun waya Ejò, awọn iwọn tẹẹrẹ ti pari, iyara tinning, ati ọna gbigbe. Labẹ awọn ipo iṣelọpọ aṣoju, iṣelọpọ oṣooṣu le de ọdọ awọn toonu 60-80.

Fi ibeere ranṣẹ

ọja Apejuwe

Lati Waya Ejò si Ribbon Busbar Pari

Laini iṣelọpọ Ribbon PV Busbar ni akọkọ nlo okun waya Ejò gẹgẹbi ohun elo aise. Waya naa ti kọkọ fa si iwọn ila opin ti a beere fun yiyi, ati lẹhinna ṣe agbekalẹ sinu tẹẹrẹ alapin nipasẹ yiyi-iduro-ṣinṣin pupọ. Lẹhin ti yiyi, adikala bàbà n kọja nipasẹ isunmọ lemọlemọfún lati ṣatunṣe awọn ohun-ini ẹrọ rẹ, atẹle nipasẹ itọju ṣiṣan ati ibora-dip tin. Nikẹhin, ribbon ti o pari ti wa ni ọgbẹ nipasẹ eto gbigbe laifọwọyi sori awọn spools tabi pancake coils.

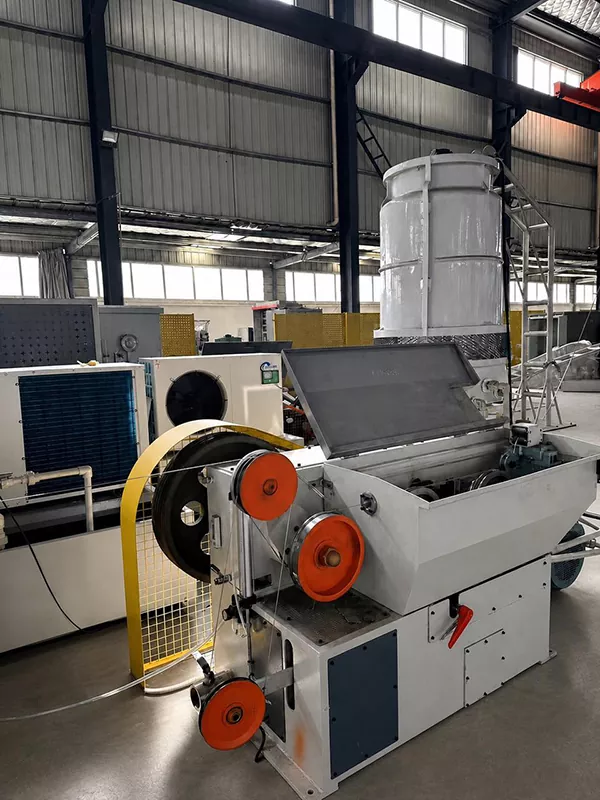

Yiya Machine

Okun Ejò ti fa nipasẹ awọn ku si iwọn ila opin ti 2.6-3.0 mm, ṣetan fun yiyi.

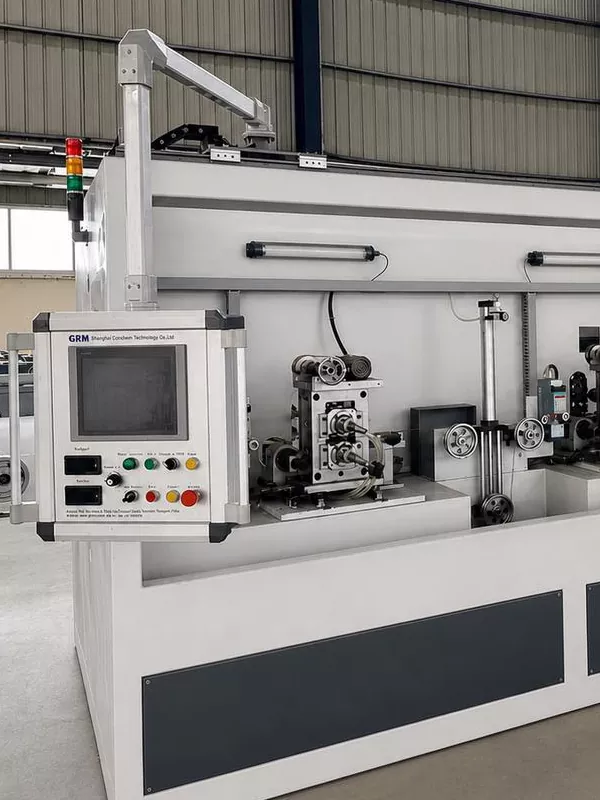

4 Eerun Duro

Awọn yika Ejò waya ti yiyi sinu alapin tẹẹrẹ, pẹlu iṣakoso iwọn ati sisanra išedede.

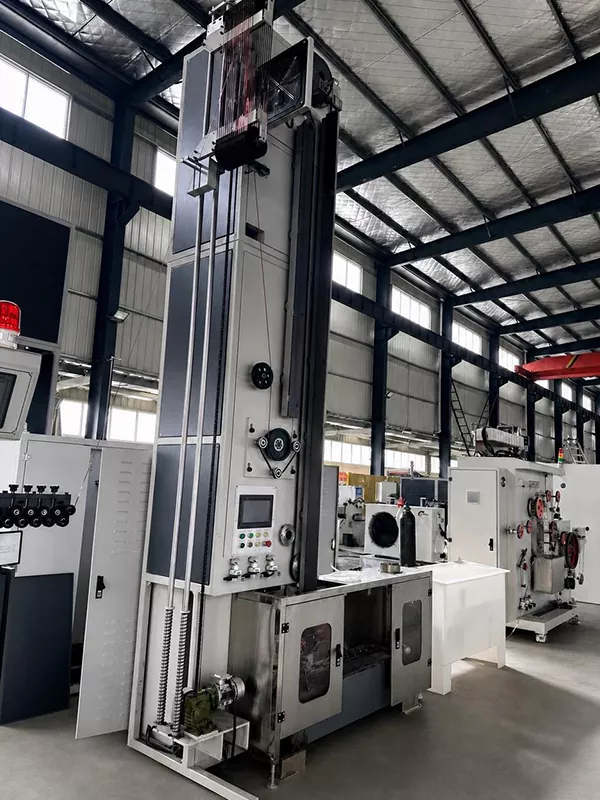

Annealing

Annealing-Circuit annealing jẹ lilo pẹlu aabo gaasi inert ati itutu omi kaakiri lati mu ilọsiwaju awọn ohun-ini ẹrọ ribbon Ejò.

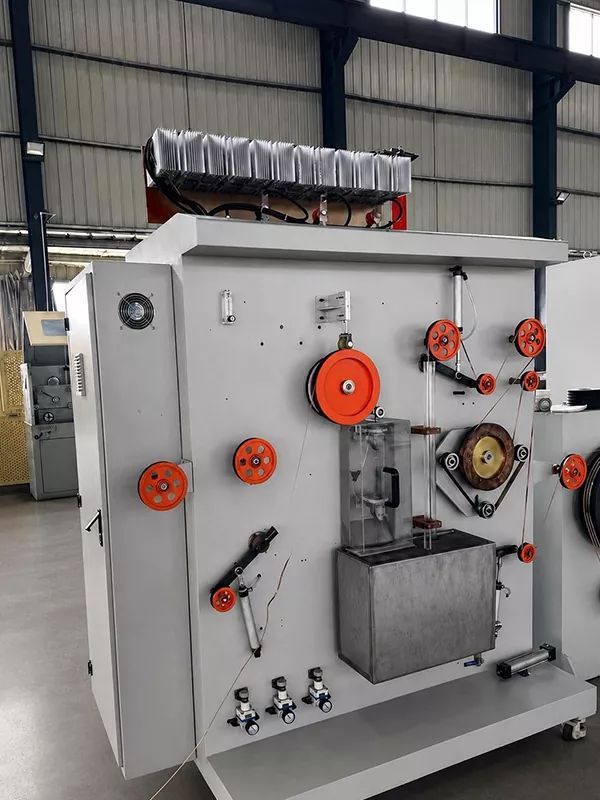

Aso Tin

Gbona-fibọ Tin bo ti wa ni lilo. Awọn ọbẹ afẹfẹ n ṣakoso sisanra Layer tin, ati awọn onijakidijagan itutu agbaiye ṣe iranlọwọ iduroṣinṣin didara oju. Nikan-ẹgbẹ Tinah sisanra: 0.01-0.025 mm.

Aifọwọyi Coil Chang

Awọn iṣẹ aṣayan pẹlu lilọ kiri servo, iyipada spool laifọwọyi, gige adaṣe, ati taping laifọwọyi.

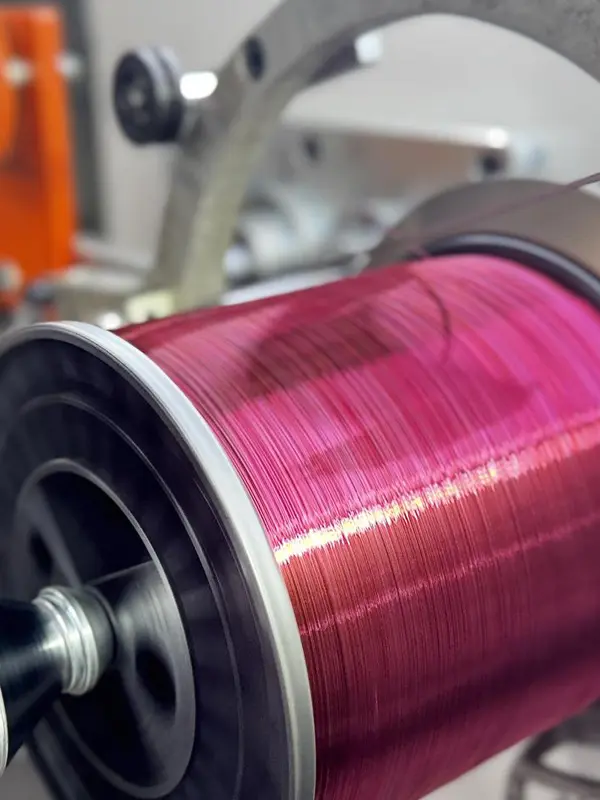

Konge Gbe-soke

Spool yikaka: soke si 30 kg.

Yiyi okun pancake: iyan 1-2 kg.

R&D ati Awọn itọsi

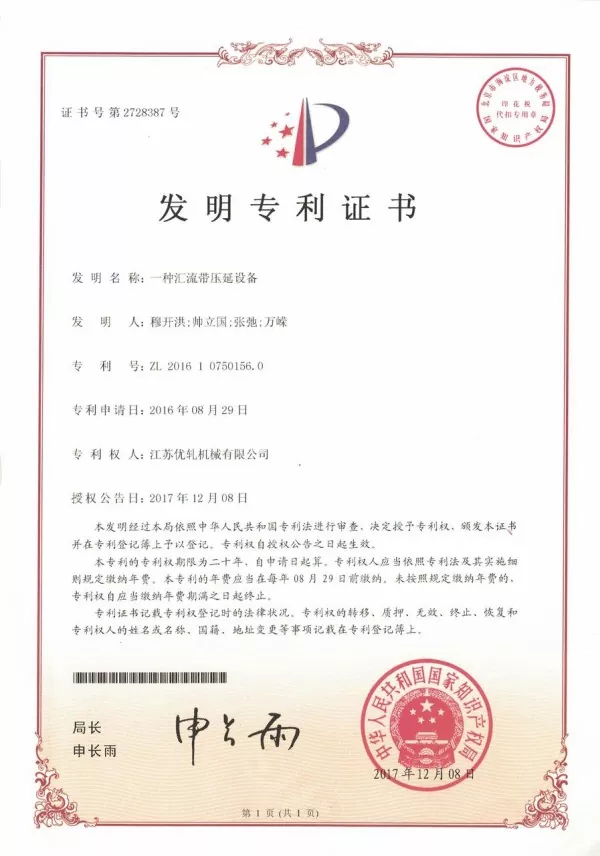

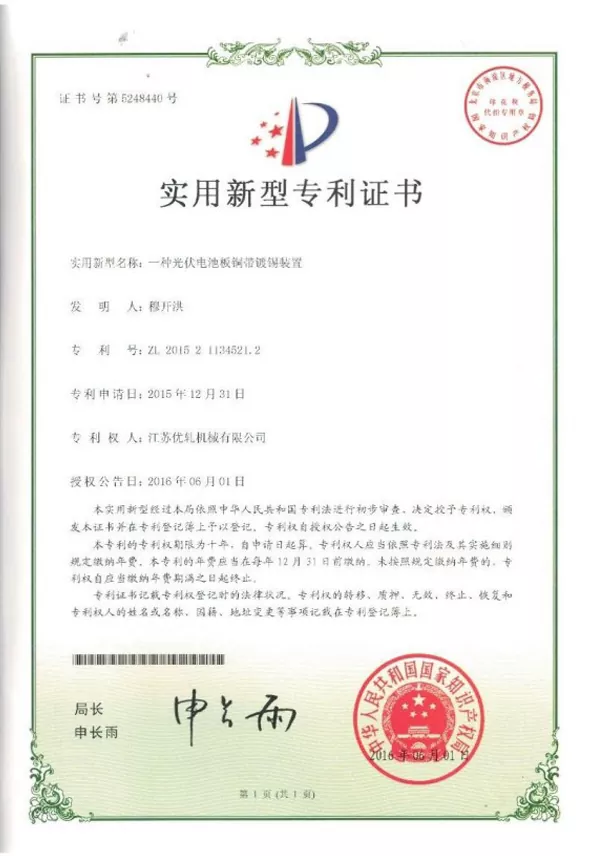

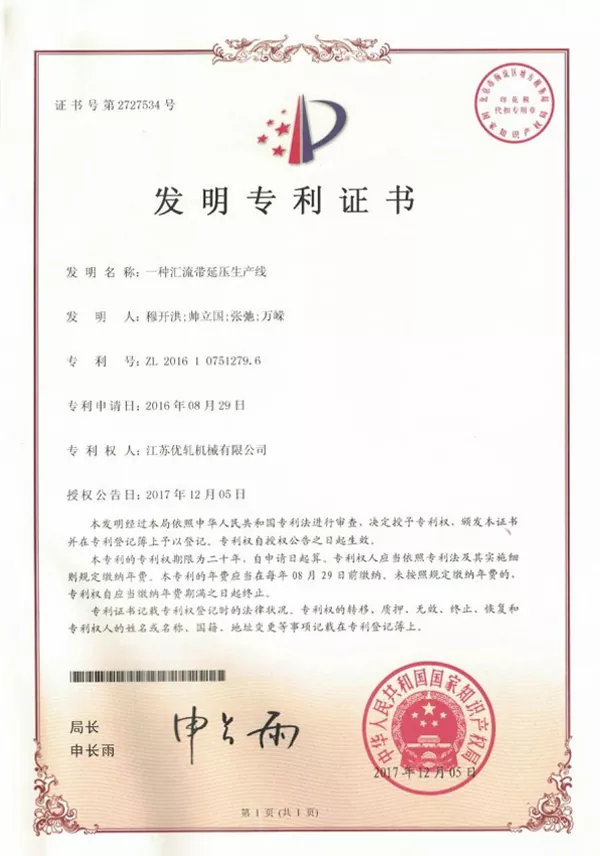

Lati ọdun 2015, GRM ti tẹsiwaju lati ṣe agbekalẹ ohun elo iṣelọpọ fun ribbon interconnection PV ati tẹẹrẹ busbar. Ile-iṣẹ naa ti gba awọn iwe-ẹri imọ-ẹrọ lọpọlọpọ ti o ni ibatan si yiyi konge, isọpọ laini iṣelọpọ, ati awọn ilana iṣelọpọ ribbon PV.

Awọn Imọ-ẹrọ Itọsi GRM fun Awọn ohun elo iṣelọpọ Ribbon PV

Key Awọn ẹya ara ẹrọ

Iṣejade ti o tẹsiwaju lati titẹ sii waya Ejò si iṣelọpọ tẹẹrẹ busbar ti a bo ti pari.
Ilọsiwaju iwọntunwọnsi, isokan ti a bo, ati didara yikaka.
Iṣọkan ẹdọfóró ati gbigbe-soke laifọwọyi ṣe iranlọwọ lati dinku awọn idalọwọduro iṣelọpọ ati idasi afọwọṣe.
Atilẹyin mejeeji boṣewa busbar tẹẹrẹ ati reflective busbar tẹẹrẹ gbóògì fun orisirisi PV module awọn ibeere ohun elo.
Pese awọn aṣelọpọ tẹẹrẹ PV pẹlu ojutu iṣelọpọ iṣọpọ ti dojukọ iṣakoso ilana, aitasera ọja, ati ṣiṣe iṣelọpọ.

Awọn ibeere Nigbagbogbo

1.Kini iwọn iwọn ọja ti pari?

Ipari ipari: 3-8 mm.

Ti pari sisanra: 0.2-0.4 mm.

2.Kini awọn sakani ohun-ini ifarada ati ẹrọ?

Ifarada iwọn: ± 0.085 mm.

Ifarada sisanra: ± 0.01 mm.

Agbara fifẹ: ≥260 MPa.

Agbara ikore: 90-130 MPa.

3.Ọna tin tin ti a lo?

Laini naa nlo ideri tin ti o gbona, pẹlu agbegbe kikun ni ayika tẹẹrẹ, pẹlu awọn egbegbe ẹgbẹ mejeeji.

4.Bawo ni iwọn ọja ati sisanra ṣe wọn?

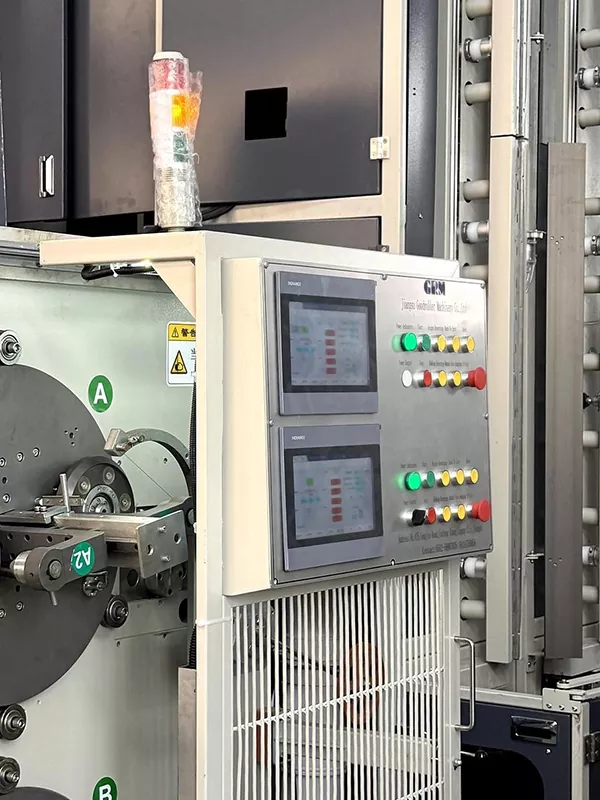

Iduro kẹrin ti ọlọ yiyi oniduro mẹrin ni ipese pẹlu awọn ọna wiwọn laser meji, ọkan fun wiwọn iwọn ati ọkan fun wiwọn sisanra. Awọn data wiwọn le ṣe afihan lori HMI.

5.Awọn ohun elo wo ni a le ṣe atunṣe?

Laini iṣelọpọ Ribbon PV Busbar jẹ apẹrẹ ni akọkọ fun okun waya Ejò ti ko ni atẹgun atẹgun TU1. Awọn atunto ti a ṣe adani ni a le pese ni ibamu si oriṣiriṣi awọn alloys bàbà, awọn iwọn ọja, ati awọn ibeere tẹẹrẹ pataki.
